Фазовоконтрастно устройство MAGUS PH2

Фазовоконтрастното устройство MAGUS PH2 се състои от кондензер за фазовоконтрастно наблюдение, набор от фазови обективи и центриращ телескоп. Фазовоконтрастното устройство се използва за изследване на прозрачни образци с нисък контраст, които не се виждат в светлото поле. Оцветяването убива живите клетки. Основното предимство на тази техника е, че може да се използва за изучаване на живи неоцветени организми в тяхното естествено състояние. Техниката се използва в медицината, екологията, фармакологията, земеделието и др.

Фазовоконтрастен кондензер

Фазовоконтрастният кондензер се монтира на мястото на кондензера за метода на светлото поле. Въртящият се кондензер включва четири кръгли диафрагми за използване с обективи с увеличение 10x, 20x, 40x и 100x и свободен отвор за наблюдения по метода на светлото поле. Диафрагмите във въртящата се глава се използват в зависимост от използвания обектив.

Планахроматични фазови обективи

Фазовите обективи се различават от обикновените обективи по това, че имат фазов пръстен в равнината на изходната зеница. Планахроматичните фазови обективи формират изображение, което има еднакъв фокус в центъра и в краищата и следователно изкривяването е незначително. Хроматичните аберации са коригирани за синята и червената светлина, сферичната аберация – за зелената светлина, а кривината на полето е коригирана до 90% от диаметъра на зрителното поле. Обективът с увеличение 10x е предназначен за работа с образци със или без покривно стъкло. Обективите с увеличение 20x, 40x и 100x се използват за наблюдение на образци с покривно стъкло 0,17 mm. Обективът с увеличение 100x позволява потапяне в имерсионно масло. Обективите са предназначени за дължина на тръбата с корекция до безкрайност. Парфокалното разстояние е 60 mm.

Центриращ телескоп

С помощта на центриращия телескоп кръглите диафрагми на плъзгача се подравняват с фазовите пръстени на обективите.

Съвместимост:

• MAGUS Bio 270T Biological Microscope

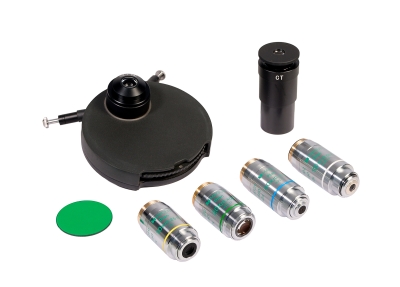

Комплект:

• Фазовоконтрастен кондензер с 5 позиции
• Планахроматичен фазов обектив с корекция до безкрайност Plan 10x/0,25 Ph ∞/- WD 10,2 mm, парфокално разстояние: 60 mm
• Планахроматичен фазов обектив с корекция до безкрайност Plan 20x/0,40 Ph ∞/0,17 WD 13,36 mm, парфокално разстояние: 60 mm
• Планахроматичен фазов обектив с корекция до безкрайност Plan 40x/0,65 Ph ∞/0,17 WD 0,7 mm, парфокално разстояние: 60 mm
• Планахроматичен фазов обектив с корекция до безкрайност Plan 100x/1,25, масло, Ph ∞/0,17 WD 0,22 mm, парфокално разстояние: 60 mm
• Центриращ телескоп
