Фазовоконтрастно устройство MAGUS SPH2

Фазовоконтрастното устройство MAGUS SPH2 се състои от набор от плъзгачи за фазовоконтрастно наблюдение, набор от фазови обективи и центриращ телескоп. Фазовоконтрастното устройство се използва за изследване на прозрачни образци с нисък контраст, които не се виждат в светлото поле. Оцветяването убива живите клетки. Основното предимство на тази техника е, че може да се използва за изучаване на живи неоцветени организми в тяхното естествено състояние. Техниката се използва в медицината, екологията, фармакологията, земеделието и др.

Плъзгачи за фазовоконтрастно наблюдение

Плъзгачът за фазовоконтрастно наблюдение е монтиран в слота на кондензера. Плъзгачът представлява плоча с два отвора: свободен отвор за наблюдения по метода на светлото поле втори отвор, който има фазова вложка, която съответства на използвания обектив. Фазовоконтрастното устройство включва два плъзгача: единият има вложка, която работи с обективи 10x, 20x и 40x другата вложка работи с обектив 100x. Маркировката на вложката съответства на използвания обектив. Плъзгачът позволява лесно превключване от наблюдения по метода на светлото поле към техника на фазов контраст и обратно.

Планахроматични фазови обективи

Фазовите обективи се различават от обикновените обективи по това, че имат фазов пръстен в равнината на изходната зеница. Планахроматичните фазови обективи формират изображение, което има еднакъв фокус в центъра и в краищата и следователно изкривяването е незначително. Хроматичните аберации са коригирани за синята и червената светлина, сферичната аберация – за зелената светлина, а кривината на полето е коригирана до 90% от диаметъра на зрителното поле. Обективът с увеличение 10x е предназначен за работа с образци със или без покривно стъкло. Обективите с увеличение 20x, 40x и 100x се използват за наблюдение на образци с покривно стъкло 0,17 mm. Обективът с увеличение 100x позволява потапяне в имерсионно масло. Обективите са предназначени за дължина на тръбата с корекция до безкрайност. Парфокалното разстояние е 60 mm.

Центриращ телескоп

С помощта на центриращия телескоп кръглите диафрагми на плъзгача се подравняват с фазовите пръстени на обективите.

Съвместимост:

• MAGUS Bio 260T Biological Microscope
• MAGUS Bio DH260 Biological Digital Microscope

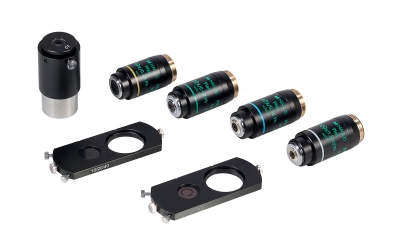

Комплект:

• Плъзгач за фазовоконтрастно наблюдение за обективи 10х, 20х и 40х с пръстени, които могат да се центрират
• Плъзгач за фазовоконтрастно наблюдение за обектив 100х с пръстени, които могат да се центрират
• Планахроматичен фазов обектив с корекция до безкрайност Plan 10x/0,25 Ph ∞/- WD 10,2 mm, парфокално разстояние: 60 mm
• Планахроматичен фазов обектив с корекция до безкрайност Plan 20x/0,40 Ph ∞/0,17 WD 4,8 mm, парфокално разстояние: 60 mm
• Планахроматичен фазов обектив с корекция до безкрайност Plan 40x/0,65 Ph ∞/0,17 WD 1,5 mm, парфокално разстояние: 60 mm
• Планахроматичен фазов обектив с корекция до безкрайност Plan 100x/1,25, масло, Ph ∞/0,17 WD 0,22 mm, парфокално разстояние: 60 mm
• Центриращ телескоп
