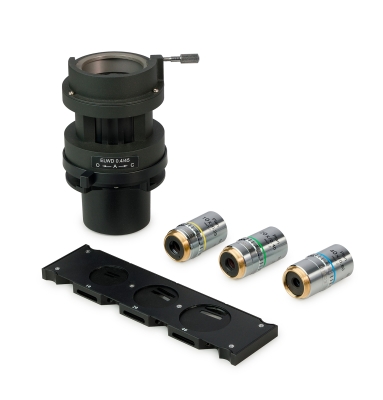

Устройство за работа с контраст с модулация на Хофман MAGUS HCM360, с комплект обективи

Устройството MAGUS HCM360 се състои от комплект от план-ахроматични обективи, кондензер и плъзгач, предназначени за микроскопия с контраст с модулация на Хофман. Модулаторът на обектива се подравнява с апертурите на процепите на плъзгача с помощта на центриращ телескоп от комплекта на микроскопа.

Техниката на контраст с модулация на Хофман създава релефни изображения с висока резолюция на живи обекти. Осигурява добра видимост и контраст на образците с детайли с висока резолюция и без дифракционни ореоли, което позволява използването на голямо фокусно разстояние и високи числени апертури.
Техниката не влошава качеството на изображението, когато се използват както стъклени, така и пластмасови лабораторни съдове и следователно е широко приложима за наблюдения и фотозапис на култури, клетки и тъкани, отглеждани в контейнери, блюда на Петри и съдове.
Едно от най-често срещаните приложения на контраста с модулация на Хофман е ин витро оплождането (IVF). Техниката позволява изучаване на динамични процеси в реално време и помага за получаване на ценна информация за поведението и взаимодействието на клетките.

Комплект обективи

Обективите на Хофман се различават от стандартните обективи по това, че имат амплитуден пространствен филтър (модулатор) в задната фокална равнина. Модулаторът има три зони: първата пропуска 1% от светлината (тъмна зона), втората – 15% (сива зона), а третата – 100% (прозрачна зона). Пръстенът на обектива на Хофман се използва за завъртане на модулатора и поставянето му в работно положение.

За разлика от фазовия пръстен във фазовия обектив, модулаторът в обектива на Хофман не променя фазата на светлината, а влияе само на интензитета ѝ. Модулаторът създава изображение с псевдорелефен ефект.

Планахроматични обективи на Хофман формират изображение, което има същия фокус в центъра и по краищата, и следователно изкривяването е пренебрежимо малко. Хроматичните аберации са коригирани за синьо и червено, сферичната аберация – за зелено, а кривината на полето е коригирана до 90% от диаметъра на зрителното поле. Обективите могат да се използват за работа със съдове с дебелина на дъното 1,2 mm и са проектирани за дължина на тръбата с корекция до безкрайност. Парфокалното разстояние е 60 mm.

Кондензер на Хофман

Кондензерът на Хофман се монтира на мястото на нормалния кондензер за метода на светлото поле. Той има слот за плъзгача за контраст с модулация на Хофман, апертурна диафрагма и поляризатор за контрол на отвора на процепа. Поляризаторът може да се завърта на 360°. Завърта се с въртящия се пръстен, разположен над устройството за управление на отварянето на апертурата.

Плъзгач на Хофман

Плъзгачът на Хофман е монтиран в слота на кондензера на Хофман. Плъзгачът представлява планка с три кръгли вложки за обективи с увеличение 10x, 20x и 40x. Маркировката на вложката съответства на използвания обектив. Във всяка вложка има два слота: единият е свободен, а другият е затворен от поляризатор. Вложките в плъзгача могат да се въртят на 360° и да се центрират.

Настройване на микроскопа за включване на техниката на контраст с модулация на Хофман:

1. Кондензерът и обективите на Хофман са монтирани на микроскопа.
2. Обективът в оптичния път е фокусиран върху образеца в светлото поле.
3. Плъзгачът на Хофман се поставя в слота на кондензера, а вложката се избира въз основа на увеличението на обектива. Апертурата на кондензера трябва да е напълно отворена.
4. Един от окулярите се отстранява от главата на микроскопа и се заменя с центриращ телескоп от комплекта на микроскопа. Телескопът се използва за подравняване на модулатора на обектива с процепите на плъзгача. Зоните на модулатора и процепите трябва да са успоредни, когато единият от процепите е изцяло проектиран към сивата зона, а другият – към прозрачната зона. Ако движението на пръстена не е достатъчно за поставяне на модулатора в желаното положение, извадете плъзгача от кондензера, завъртете вложката с процеп, поставете плъзгача обратно в слота и след това регулирайте отново.
5. Чрез завъртане на кондензера се блокира апертура на процепа в прозрачната зона: една може да бъде напълно или частично затворена или напълно отворена.
6. За да се върнем към техниката на светло поле, плъзгачът на Хофман трябва да се отстрани от кондензера. Обективите и кондензерът не е необходимо да се свалят, тъй като те са подходящи за наблюдения в светло поле. За да получите обаче най-добро качество на изображението в светлото поле, препоръчваме използването на обективи MAGUS 10PL60V, 20PL60V и 40PL60V, както и стандартен кондензер от комплекта на микроскопа.

Съвместимост:

• Биологичен инвертиран микроскоп MAGUS Bio V360

Комплект:

• Кондензер на Хофман MAGUS NA 0,5 WD 45 mm
• Планахроматичен обектив на Хофман с корекция до безкрайност: 10x/0,25 ∞/1,2, парфокално разстояние: 60 mm
• Планахроматичен обектив на Хофман с корекция до безкрайност: 20x/0,40 ∞/1,2, парфокално разстояние: 60 mm
• Планахроматичен обектив на Хофман с корекция до безкрайност: 40x/0,60 ∞/1,2, парфокално разстояние: 60 mm
• Плъзгач на Хофман за обективи 10x, 20x и 40x
